GB FF series Reactor

Home > Products > Reactor > Glass lined reactor > GB FF series

国标FF系列 eng.jpg

系列Series		国标FF系列 Chinese standard FF Series
基本型号Basic Model		FF160	FF175		FF200	FF220		FF240	FF260	FF280	FF320	FF340
公称容积 Normal Volume(L)		3000	5000	6300	8000	10000	12500	16000	20000	25000	30000	40000
实际容积 Actual Volume (L)		3755	5855	6822	9039	11569	13583	16875	21697	27770	34550	45345
设计压力（MPa）	罐体Body	0.4	0.4	0.4	0.4	0.4	0.4	0.4	0.4	0.4	0.4	0.4
设计压力（MPa）	夹套Jacket	0.6	0.6	0.6	0.6	0.6	0.6	0.6	0.6	0.6	0.6	0.6
换热面积 Area of h.exch(m2)		9.3	13.3	15.4	18.1	20.2	23.7	27.4	28.4	40.6	44.15	54.46
搅拌器型式Type of Agitator		叶轮 Impeller
搅拌器转速Agitator(r/min)		130	130	130	130	130	130	130	130	85	85	85
机封型式 Type of Shaft Seal		212-95	212-95	212-95	212-110	212-130	212-130	212-130	212-130	212-140	212-160	212-160
减速机 Reducer(kw)		5.5	7.5	7.5	11	11	15	18,5	18.5	30	37	45

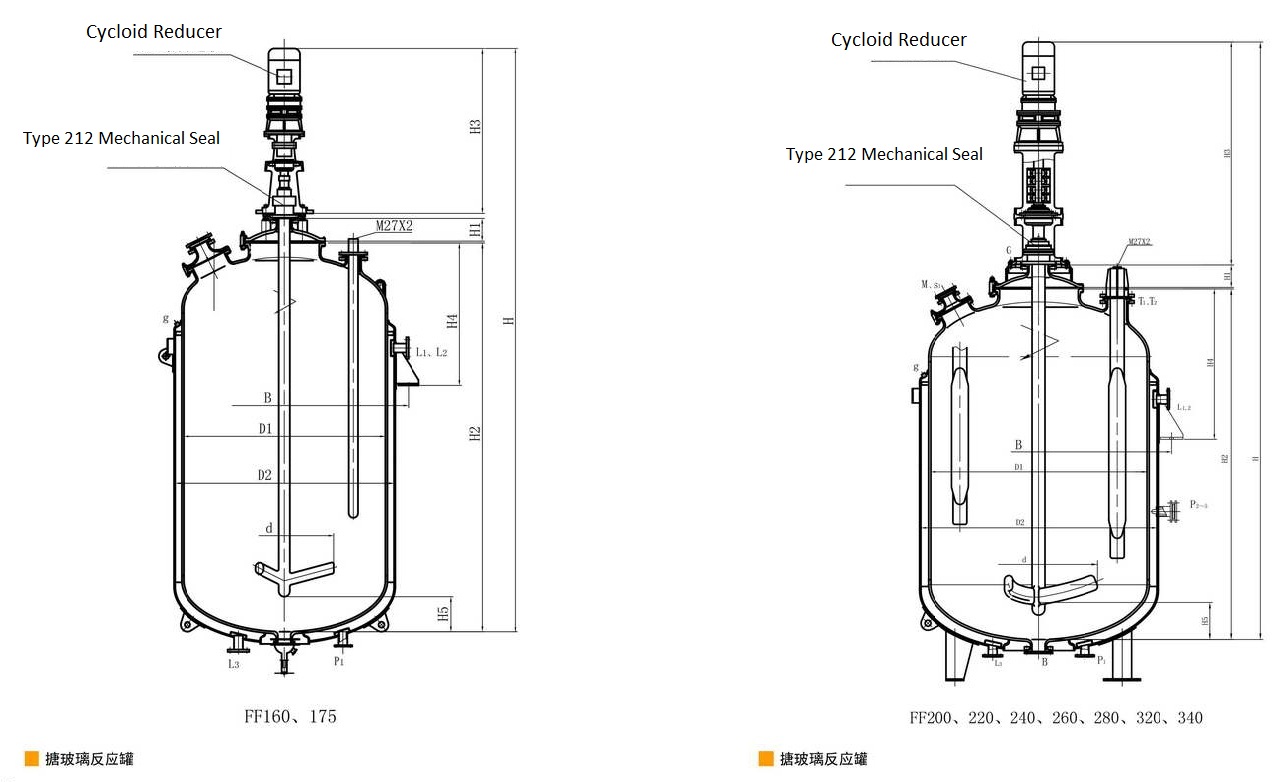

D1 (mm)		1600	1750	1750	2000	2200	2200	2400	2600	2800	3200	3400
D2(mm)		1750	1900	1900	2150	2400	2400	2600	2800	3000	3400	3600
H1 (mm)		195	195	195	230	230	230	230	250	250	290	290
H2(mm)		2280	2848	3250	3430	3560	4090	4280	4641	5060	4900	5640
H3(mm)		1427	1467	1467	2170	2210	2210	2304	2404	2733	2812	2937
H4(mm)		1180	1220	1220	1440	1500	1500	1520	1580	1500	1750	1800

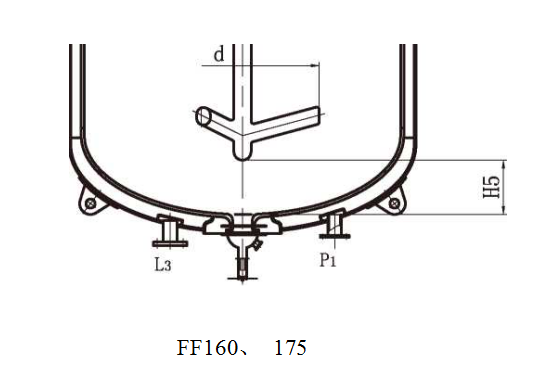

H5(mm)		205	200	250	330	295	295	325	300	300	300	300
H(mm)		4047	4658	5035	6166	6383	6953	7235	7584	8063	8032	8887
d(mm)		800	850	850	1100	1200	1200	1200	1300	1400	1600	1700
管口中心圆(mm) Centre Circle of Vent		1120	1200	1200	1500	1600	1600	1700	1820	2000	2300	2400
放料阀 Discharge Valve		DN125/80	DN125/80	DN125/80	DN150/100	DN150/100	DN150/100	DN150/100	DN150/100	DN150/100	DN150/100	DN150/100
设备重E(kg) Total Weight		2825	4025	4740	6665	8631	9580	11933	14600	17815	20905	26065
支座型式 Type of Supporting		耳座 Lug Support
耳座中心圆B(。mm) Centre Circle of Lug Supporting		1954 4-。30	2152 4- 0 30	2152 4- 0 30	2407 4-030	2708 4-。36	2708 4-。36	2868 4-(J)36	3110 4-。36	3385 4-。36	3916 4- 4)36	4118 4- 0 36

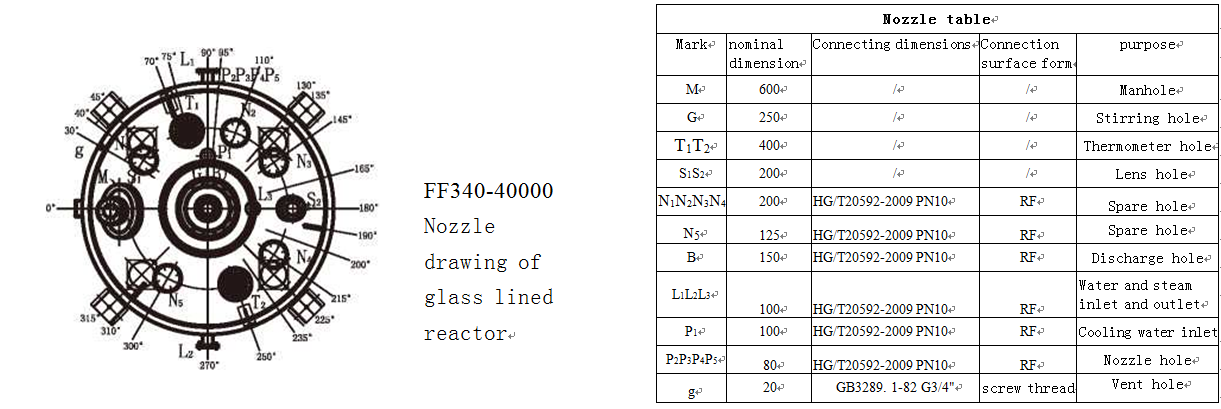

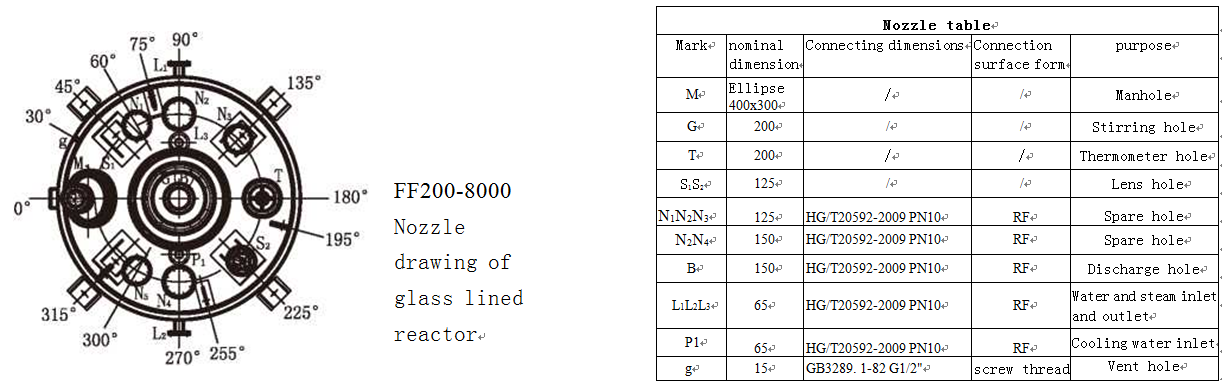

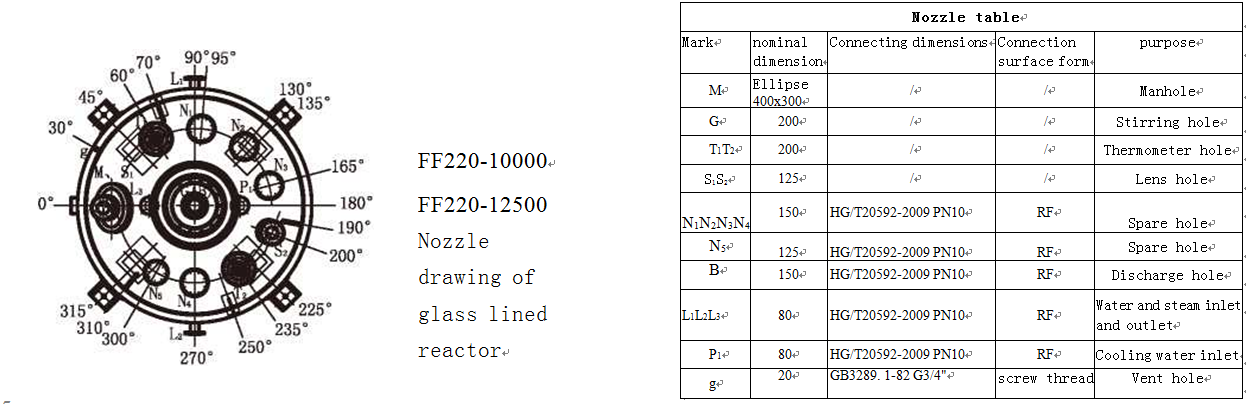

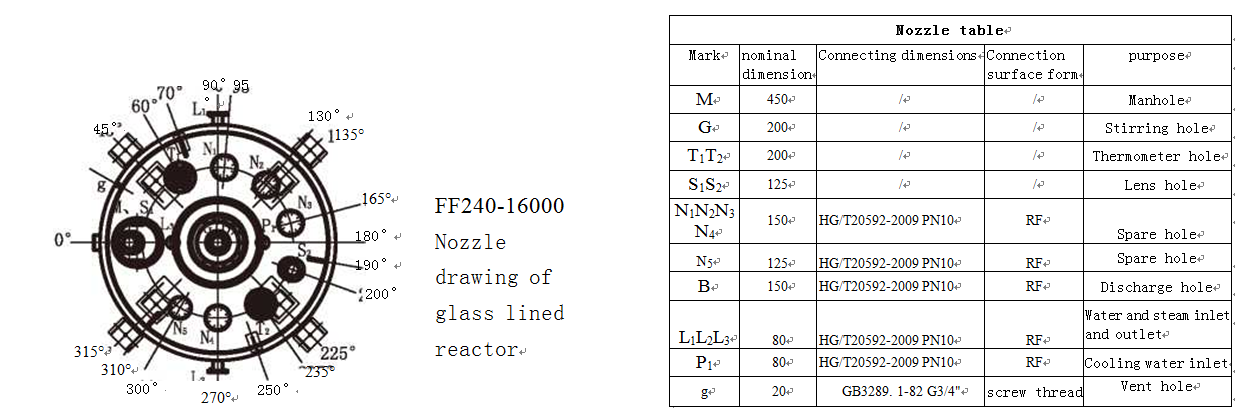

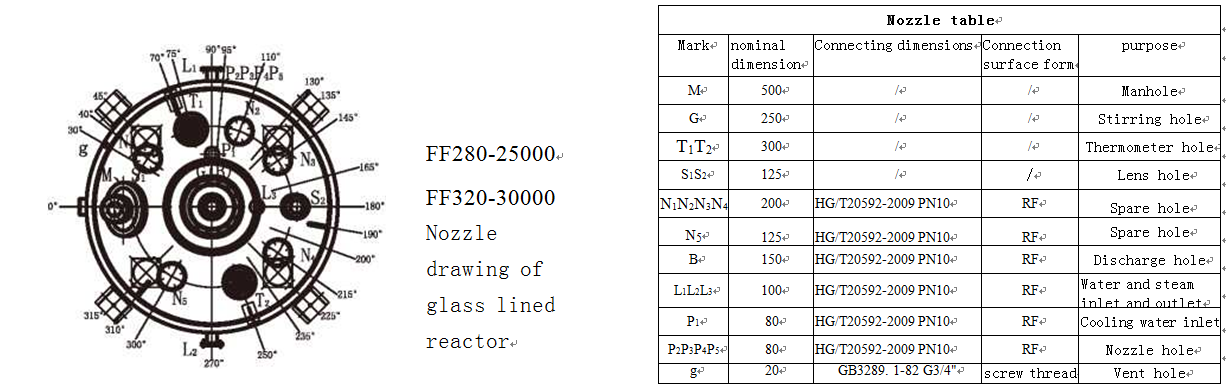

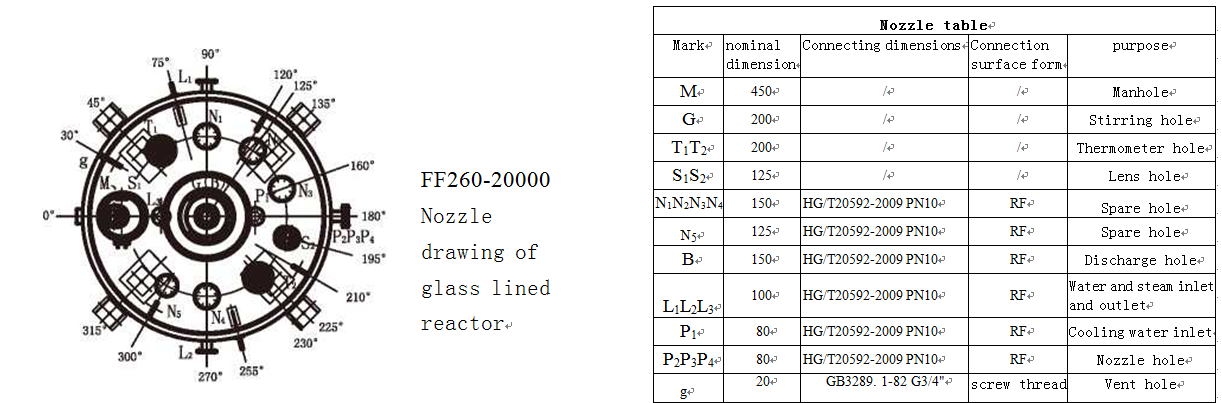

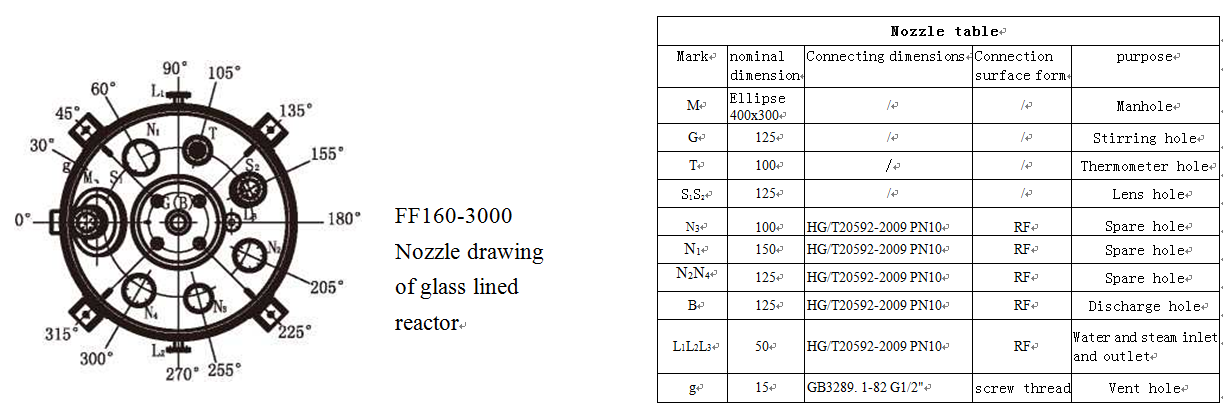

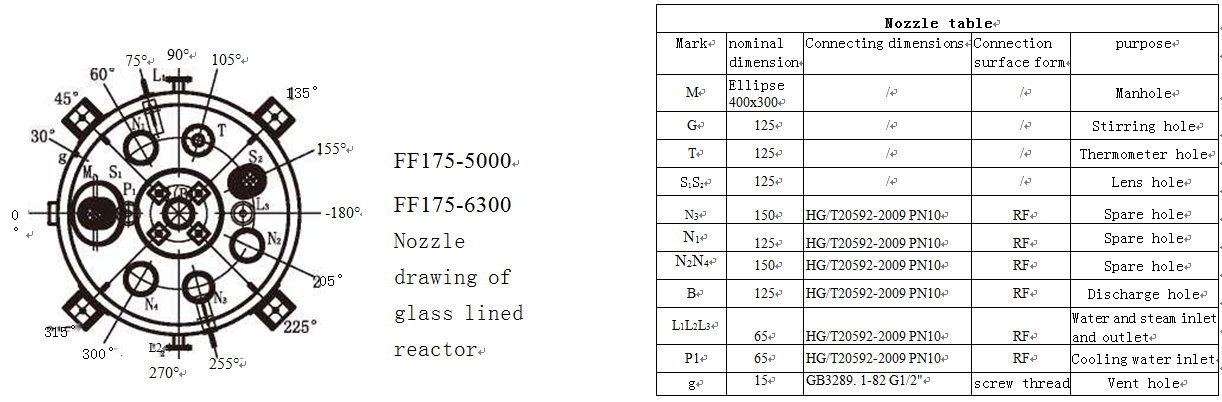

型号系列 Series	轴孔 Shafthole	手、人孔尺寸 Manhole、Hand hole	测温孔 Thermometer hole		视镜孔 Lens hole	备用孔 Spare hole					放料孔 Discharge hole	喷嘴口 Nozzle hole				水、蒸汽进出口 water、 Gas inlet out nozzle
型号系列 Series	G	M(H)	T1	T2	S「2	N1	N2	N3	N4	N5	B	P2	P3	P4	P5	P1	Ll-3
FF160	125	300X400	100		125	150	125	100	125		125						50
FF175	125	300X400	125		125	150	150	125	150		125					65	65
FF200	200	300X400	200		125	125	150	125	150	125	150					65	65
FF220	200	300X400	200	200	125	150	150	150	150	125	150					80	80
FF240	200	450	200	200	125	150	150	150	150	125	150					80	80
FF260	200	450	200	200	125	150	150	150	150	125	150	80	80	80		80	80
FF280	250	500	300	300	125	200	200	200	200	150	150	80	80	80	80	80	80
FF320	250	500	300	300	125	200	200	200	200	150	150	80	80	80	80	80	80
FF340	250	600	400	400	150	200	200	200	200	150	150	80	80	80	80	100	100

Note: the weight (mass) of the equipment does not include the weight (mass) of motor, reducer and glass lining layer.
