Chinese standard FK Series Glass-Lined Raector

国标FK eng_调整大小.jpg

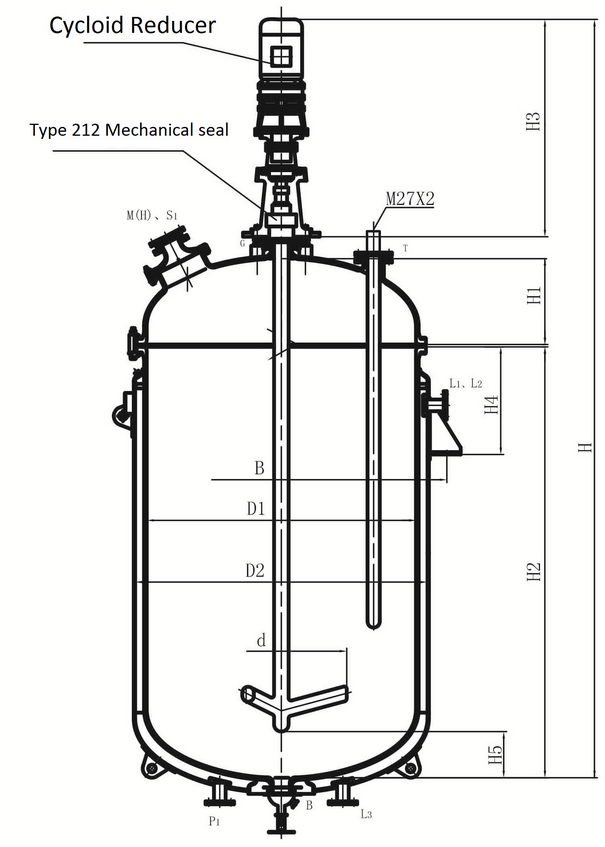

a b c

系列Series		国标FK系列 Chinese standard FK Series
基本型号Basic Model		FK50	FK60	FK70	FK80	FK90	FK120	FK130		FK160	FK175
公称容积 Normal Volume(L)		50	100	200	300	500	1000	1500	2000	3000	5000	6300
实际容积 Actual Volume (L)		101	179	324	483	744	1612	2168	2626	4118	6276	7242
设计压力（MPa）	罐体Body	0.4	0.4	0.4	0.4	0.4	0.4	0.4	0.4	0.4	0.4	0.4
设计压力（MPa）	夹套Jacket	0.6	0.6	0.6	0.6	0.6	0.6	0.6	0.6	0.6	0.6	0.6
换热面积 Area of h.exch(m2)		0.54	0.84	1.5	1.9	2.6	4.54	5.34	7.02	9.3	13.3	15.5
搅拌器型式Type of Agitator		叶轮 Impeller
搅拌器转速Agitator(r/min)		130	130	130	130	130	130	130	130	130	130	130
机封型式 Type of Shaft Seal		212-50	212-50	212-50	212-65	212-65	212-80	212-80	212-80	212-95	212-95	212-95
减速机 Reducer(kw)		0,55	0,75	1.1	1.5	2.2	4	4	4	5.5	7.5	7.5
D1 (mm)		500	600	700	800	900	1200	1300	1300	1600	1750	1750
D2(mm)		600	700	800	900	1000	1300	1450	1450	1750	1900	1900
H1 (mm)		200	235	275	310	335	410	435	435	520	558	558
H2(mm)		400	500	700	800	1000	1200	1400	1745	1810	2328	2730
H3(mm)		1012	1012	1056	1080	1126	1343	1343	1343	1427	1467	1467
H4(mm)		330	380	380	380	480	600	600	600	700	700	700
H5(mm)		70	70	90	100	125	180	180	180	160	150	150
B(mm)		720	808	928	1028	1172	1478	1654	1654	1954	2152	2152
H(mm)		1765	1966	2249	2420	2690	3217	3450	3795	4007	4570	5011
d(mm)		300	360	420	480	540	700	700	700	800	850	850
管口中心圆(mm) Centre Circle of Vent		350	420	490	560	630	840	910	910	1120	1200	1200
放料阀 Discharge Valve		DN65/32	DN65/32	DN80/50	DN80/50	DN80/50	DN100/50	DN100/50	DN100/50	DN125/80	DN125/80	DN125/80
设备重量(kg) Total Weight		380	415	530	860	1095	1630	2160	2353	3022	4300	4970
支座型式 Type of Supporting		耳座 Lug Support

型号系列 Series	轴孔 Shaft hole	手、人孔尺寸 Man holev Hand hole	测温孔 Thermometer hole	视镜孔 Lens hole		备用孔 Spare hole					放料孔 Discharge hole	水、蒸汽进岀口 water、 Gas inlet out nozzle		耳座 Lug Support
	轴孔 Shaft hole	手、人孔尺寸 Man holev Hand hole	测温孔 Thermometer hole	视镜孔 Lens hole		备用孔 Spare hole					放料孔 Discharge hole	水、蒸汽进岀口 water、 Gas inlet out nozzle		螺栓孔 Bolt	中心圆 Center circle
	G	M(H)	T	S1	S2	N1	N2	N3	N4	N5	B	P1	L1-3	螺栓孔 Bolt	中心圆 Center circle
FK50	65	80	50	50	50	40					65		20	4-024	720
FK60	80	125	80	40	65	65	65				65		20	4-024	808
FK70	80	125	80	40	65	65	80				80		20	4- 024	928
FK80	100	150	100	80	80	80	80				80		25	4- 024	1028
FK90	100	200	125	100	100	100	125				80		32	4- 024	1172
FK120	125	300X400	100	100	125	150	125	100	100		100		32	4-030	1478
FK130	125	300X400	100	125	125	150	100	125	125		100	50	40	4-030	1654
FK160	125	300X400	100	125	125	150	125	100	125		125	65	50	4-030	1954
FK175	125	300X400	125	125	125	150	150	125	150		125	65	65	4-030	2152

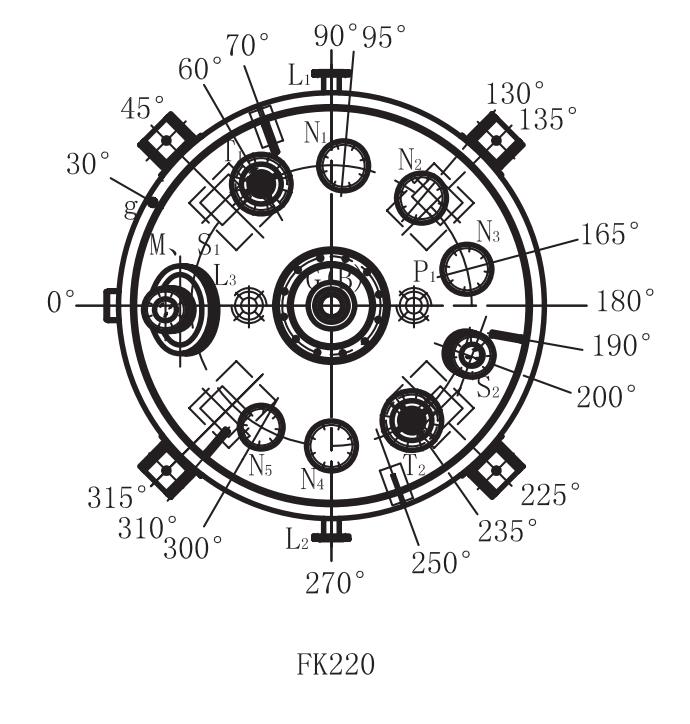

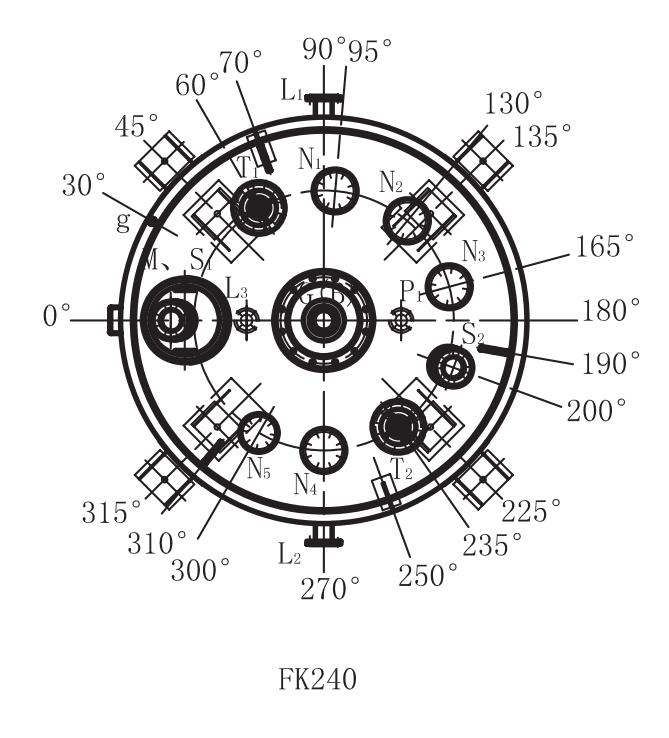

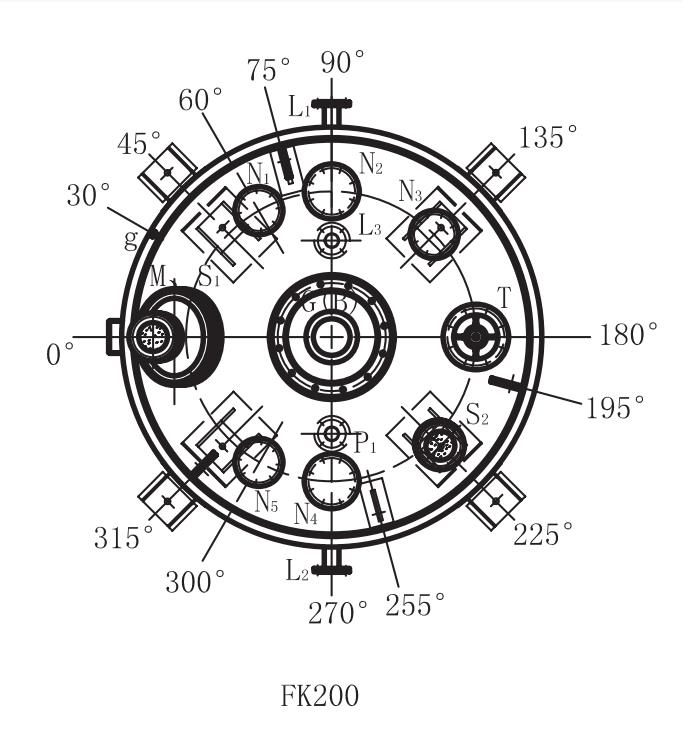

a 企标FK200-1.jpg c 企标FK220-1.jpg b 企标FK240-1.jpg

系列Series		企标FK系列 Company Standard FK Series
基本型号Basic Model		FK200		FK220		FK240
公称容积 Normalt Volume(L)		8000	10000	10000	12500	12500	16000
实际容积 Actual Volume (L)		9060	12600	12830	15180	15817	18920
设计压力（Mpa）	罐体Body	0.4	0.4	0.4	0.4	0.4	0.4
设计压力（Mpa）	夹套Jacket	0.6	0.6	0.6	0.6	0.6	0.6
换热面积 Area of h.exch(m2)		17.7	21.4	21.2	25.4	24.13	32.74
搅拌器型式Type of Agitator		叶轮 Impeller
搅拌器转速Agitator(rZmin)		130	130	130	130	130	130
机封型式 Type of Shaft Seal		212-130	212-130	212-130	212-130	212-130	212-130
减速机 Reducer(kw)		11	11	15	15	18.5	18.5
D1 (mm)		2000	2000	2200	2200	2400	2400
D2(mm)		2150	2150	2400	2400	2600	2600
H1 (mm)		630	630	680	680	740	740
H2(mm)		2790	3400	3070	3690	3140	4280
H3(mm)		2170	2170	2210	2210	2304	2304
H4(mm)		800	800	900	900	900	900
H5(mm)		220	220	220	220	325	325
B(mm)		2407	2407	2708	2708	2868	2868
H(mm)		5826	6436	6170	6790	6394	7534
d(mm)		1100	1100	1200	1200	1200	1200
管口中心圆(mm) Centre Circle of Vent		1500	1500	1600	1600	1700	1700
放料阀 Discharge Valve		DN150/100	DN150/100	DN150/100	DN150/100	DN150/100	DN150/100
设备重量(kg) Total Weight		6610	7780	10450	11780	11465	14035
支座型式 Type of Supporting		耳座 Lug Support

型号系列 Series	轴孔 Shafthole	入孔尺寸 Man Hole	测温孔 Thermometer Hole		视镜孔 Lens Hole	备用孔 Spare Hole					放料孔 Discharge Hole	水、蒸汽进出口 Water、Gas Inlet Out Nozzle		耳座 Lug Support
														螺栓孔 Bolt	中心圆 Center Circle
	G	M	T	T2	S1-2	N1	N2	N3	N4	N5	B	P1	L1-3
FK200	200	300X400	200		125	125	150	125	150	125	150	65	65	4-$30	2407
FK220	200	300X400	200	200	125	150	150	150	150	125	150	80	80	4- 036	2708
FK240	200	450	200	200	125	150	150	150	150	125	150	80	80	4-。36	2868
