搪玻璃搅拌器主要型式及选型参考
搅拌器选型时要考虑：
1、 介质的性质：粘度、密度、腐蚀性；
随着介质粘度增高，各种搅拌器使用的顺序是：桨叶式、推进式、涡轮式、框式和锚式、螺杆（带）式。
2、 反应过程的特性；
3、 搅拌效果及搅拌功率的要求。
搅拌器型式 | 流动状态 | 搅拌目的 | 搅拌容 器容积 m3 | 转速 范围 r/min | 最高 粘度pa.s | ||||||||||
对流 循环 | 湍流 扩散 | 剪切 流 | 低粘 度混 合 | 誡K21 | 分散 | 溶解 | 固体 悬浮 | 气体 吸收 | 结晶 | 传热 | 液相 反应 | ||||
涡轮式 | 1—100 | 10—300 | 50 | ||||||||||||
桨式 | 1—200 | 0.5〜300 | 2 | ||||||||||||
推进式 | ♦ | ♦ | . | 1 〜1000 | 10 〜500 | 50 | |||||||||
折叶开启涡轮式 | ♦ | ♦ | ♦ | 1 〜1000 | 10~300 | 50 | |||||||||
布尔马金式 | . | . | . | . | . | . | . | . | 1 〜100 | 10 〜300 | 50 | ||||
锚式 | 1 〜100 | 1 〜100 | 100 | ||||||||||||
螺杆式 | . | . | 1〜50 | 0.5 〜50 | 100 | ||||||||||
螺带式 | 1〜50 | 0.5 〜50 | 100 | ||||||||||||
搅拌器型式 | 简图 | 主要特点 | ||
桨式 |
| 低速时水平环向流为主；速度高时为径向流；有档板时为循环流。主要用于流体的循 环，不能用于气液分散操作。 | ||
叶轮式 |  | 径流型，有较大的后退角，排出量大，功耗低，剪切力小。在有挡板条件下，可产生上 下循环流；在有其他型式桨叶与之组合时，叶轮位置适当，能够有效减少混合死区。 | ||
框/锚式 |
| 径流型，搅拌时以水平环向流为主，不同位置的横梁和竖杆可以增加桨叶附近的涡流， 扩大搅拌范围，一般在层流状态工作。处理量大，易得到大的表面传热系数。适用于低 粘度液位任意变动，中、高粘度的混合、传热、溶解、非均相物质的传质、反应操作。 可减少挂壁的产生。 | ||
轴流式 |  | 轴流型，螺旋型桨叶曲面使轴向有较好的流动，排出性较好，剪切力较小，呈对流循环 状态。适用于较低粘度液-液快速混合、液-固悬浮、不相溶液体混合。 | ||
搪玻璃翼型轴流搅拌器
北京华腾大搪设备有限公司研制开发 的搪玻璃翼型轴流搅拌器为国内首创。产品在结构上进行创新，具有良好的混合效果，高效节能，达到了 国际先进水平。
搪玻璃翼型轴流搅拌桨有四大特点：
1、 产生轴向流动，流体泵送能力强，循环量大，能够形成理想的轴向 流动，有利于充分混合。适合于液-液快速混合、液-固悬浮、不互溶液 体混合。
2、 剪切力比较温和，液滴分布比较均匀，不同搅拌条件下粒径分布结果
桨型 | 粒径分布(%) | ||||
d/T=0.6 | <0.63 | 0.63~0.90 | 0.90~2.00 | 2.00^3.00 | >3.00 |
二层水翼桨 | 2.9 | 9.8 | 79.8 | 7.4 | 0.0 |
三层水翼桨 | 2.3 | 8.4 | 85.1 | 4.1 | 0.1 |
四层平桨 | 1.0 | 4.9 | 70.6 | 22.7 | 0.0 |
3、节能效果明显，对某些产品过程收率明显提高。
搅拌器功率对比 | 混合时间与对应的功率 | ||||||
规格 | 翼型轴流式 | 传统搅拌器 | 桨叶型式 | 锚桨 | 布尔马金 | 水翼型 | |
1000L | 1.1kw | 4.0kw | 混合时间相对值 | 100 | 70~80 | 50~53 | |
2000L | 2.2kw | 4.0kw | 功率相对值 | 100 | 65 | 52 | |
3000L | 3.0kw | 5.5kw | |||||
5000L | 3.0kw | 7.5kw | |||||
8000L | 7.5kw | 11kw | |||||
10000L | 7.5kw | 11kw | |||||

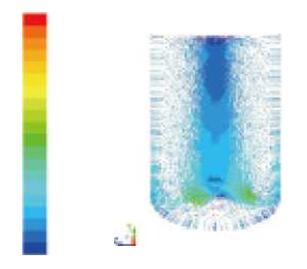

4、强化釜内传热。
拌型式 反应罐规济、 | 搅拌轴公称直径 | 叶轮式 Impeller type 桨式 Oar type 叶桨组合式 Combined type 轴流式 Propulsion type | 锚式 Anchor type 框式 frame type | |||
DN | B | B1 | H | B | H | |
FK50-50 | 40 | 250 | 250 | 830 | 450 | 880 |
FK60-100 | 50 | 360 | 360 | 960 | 520 | 1000 |
FK70-200 | 50 | 420 | 420 | 1200 | 620 | 1240 |
FK80-300 | 65 | 480 | 480 | 1350 | 720 | 1390 |
FK90-500 | 65 | 540 | 540 | 1540 | 810 | 1620 |
FK120-1000 | 80 | 700 | 700 | 1900 | 1080 | 1900 |
FK130-1500 | 80 | 700 | 700 | 2140 | 1180 | 2140 |
FK130-2000 | 80 | 700 | 700 | 2480 | 1180 | 24B0 |
FK160-3000 | 95 | 800 | 700 | 2630 | 1440 | 2630 |
FK175-5000 | 95 | 850 | 750 | 3190 | 1580 | 3190 |
FK175-6300 | 95 | 850 | 750 | 3660 | 1580 | 3660 |
FK200-8000 | 130 | 1100 | 880 | 4040 | 1720 | 4040 |
FK200-10000 | 130 | 1100 | 880 | 4440 | 1720 | 4520 |
FF160-3000 | 95 | 800 | 700 | 2630 | / | / |
FF175-5000 | 95 | 850 | 700 | 3190 | / | / |
FF175-6300 | 95 | 850 | 700 | 3660 | / | / |
FF200-8000 | 130 | 1100 | 880 | 4040 | / | / |
FF200-10000 | 130 | 1100 | 880 | 4440 | / | / |
FF220-10000 | 130 | 1200 | 880 | 4200 | / | / |
FF220-12500 | 130 | 1200 | 880 | 4730 | / | / |
FF240-16000 | 130 | 120 | 880 | 4890 | / | / |
FF260-20000 | 130 | 1300 | 1080 | 5325 | / | / |
FF280-25000 | 140 | 1300 | 1080 | 5691 | / | / |
FF320-30000 | 140 | 1500 | 1300 | 5530 | / | / |
FF340-40000 | 140 | 1500 | 1300 | 6268 | / | / |
FF380-50000 | 160 | 1500 | 1300 | 5988 | / | / |
搪玻璃温度计套管
温度计套 ^型式 反应罐规格 | 温度计公称直径 | 配叶轮搅拌Impeller 配桨式搅拌Oar 配组合搅拌Combined 配轴流搅拌Propulsion | 配锚搅拌Anchor 配框搅拌Frame | ||
DN | 直管式H (mm) | 拍扁式H (mm) | 直管式H (mm) | 拍扁式H (mm) | |
FK50-50 | 32 | 430 | 550(锚) | ||
FK60-100 | 32 | 530 | 650(锚) | ||
FK70-200 | 32 | 680 | 900(锚) | ||
FK80-300 | 32 | 810 | 1000(锚) | ||
FK90-500 | 32 | 1000 | 770 | ||
FK120-1000 | 65 | 1305 | 1000 | ||
FK130-1500 | 65 | 1735 | 1150 | ||
FK130-2000 | 65 | 1510 | 1510 | ||
FK160-3000 | 65 | 1510 | 1510 | ||
FK175-5000 | 80 | 1775 | 1775 | ||
FK175-6300 | 80 | 2165 | 2165 | ||
FK200-8000 | 140 | 3100 | 3100 | 2210 | 2210 |
FK200-10000 | 140 | 3400 | 3400 | 2500 | 2500 |
FF160-3000 | 65 | 1510 | |||
FF175-5000 | 80 | 1775 | |||
FF175-6300 | 80 | 2165 | |||
FF200-8000 | 140 | 2700 | 2700 | ||
FF200-10000 | 140 | 3400 | 3400 | ||
FF220-10000 | 140 | 2900 | 2900 | ||
FF220-12500 | 140 | 2900 | 2900 | ||
FF240-16000 | 140 | 2900 | 2900 | ||
FF260-20000 | 140 | 3100 | 3100 | ||
FF280-25000 | 140 | 3400 | 3400 | ||
FF320-30000 | 140 | 3400 | 3400 | ||
FF340-40000 | 160 | 3800 | 3800 | ||
FF380-50000 | 160 | 3800 | 3800 | ||
4ZTJ型机架参数及尺寸
机型 | H | H1 | H2 | d2 (H8) | d3 (H9) | 减速机接头 | 反应罐接口 | 重量 (Kg) | ||||||||||
A1 | D1(H8) | D2 | hi | d1 | E | A2 | D3(H9) | D4 | h2 | n-Φ2 | ||||||||
4Z80 | 620 | 247 | 125 | Φ55 | Φ65 | 350X350 | 按减速机配置 | Φ450 | Φ325 | Φ400 | 6 | 4-Φ27 | 100 | |||||
4Z95 | 700 | 250 | 145 | Φ65 | Φ56 | 400x400 | Φ>500 | Φ350 | Φ450 | 6 | 4-Φ27 | 139 | ||||||
4Z110 | 870 | 320 | 170 | Φ>90 | Φ95 | 600x600 | 600x600 | Φ480 | Φ550 | 8 | 12-Φ27 | 310 | ||||||
4Z130 | 930 | 320 | 180 | Φ100 | Φ110 | 600x600 | 600x600 | Φ480 | Φ550 | 8 | 12-Φ27 | 360 | ||||||
4Z140 | 1050 | 390 | 180 | Φ110 | Φ125 | 650x650 | 700x700 | Φ560 | Φ650 | 10 | 16-Φ27 | 500 | ||||||
机型 | 搅拌轴头尺寸 | 搅拌轴头尺寸 | |||||||||||||
d0 | dl(js8) | d12(f9) | M | L | L1 | L2 | L3 | 1 | 11 | b1 | b2 | t1 | t2 | t3 | |
4Z80 | Φ80 | Φ55 | Φ65 | M64x2 | 490 | 245 | 122 | 22 | 22 | 5 | 16 | 8 | 49 | 60 | 61 |
4Z95 | Φ95 | Φ65 | Φ76 | M76X2 | 540 | 290 | 142 | 22 | 22 | 8 | 18 | 10 | 58 | 70 | 71 |
4Z110 | Φ110 | Φ90 | Φ95 | M95X2 | 675 | 355 | 168 | 30 | 30 | 10 | 25 | 12 | 81 | 89 | 90 |
4Z130 | Φ125 (Φ130) | Φ95 | Φ110 | M110X2 | 688 | 368 | 178 | 30 | 30 | 10 | 28 | 14 | 86 | 104 | 104.5 |
4Z140 | Φ140 | Φ110 | Φ120 | M120x2 | 806 | 416 | 182 | 30 | 30 | 10 | 28 | 14 | 100 | 114 | 114.5 |
